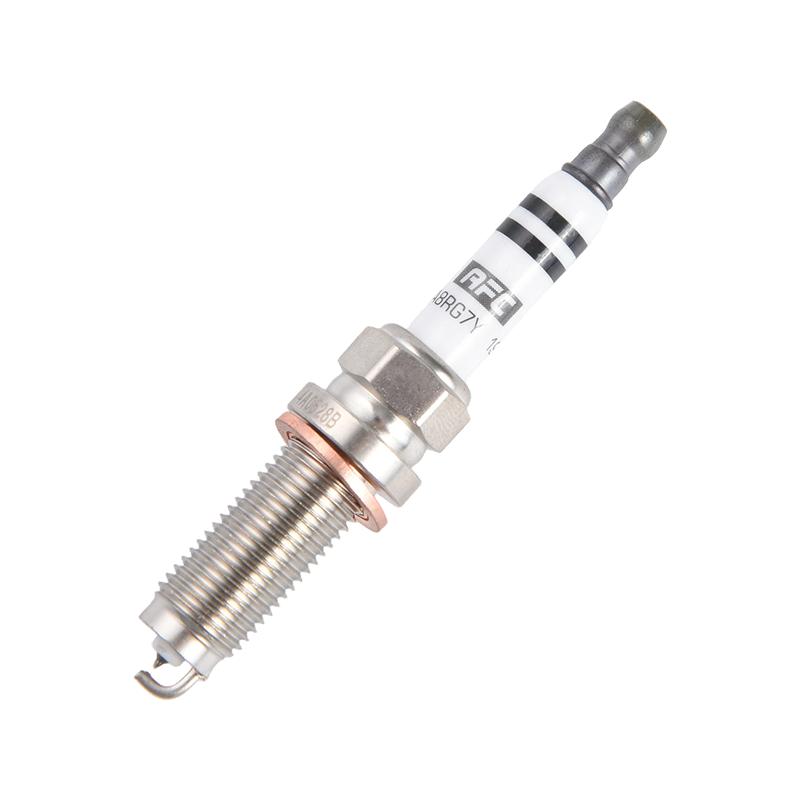

A vela de ignição gráfico é a maneira mais rápida de confirmar três coisas ao mesmo tempo: o plugue correto para um motor, a configuração correta da folga e a faixa de calor que o motor realmente precisa. A referência cruzada de um gráfico com o número OEM do motor, em vez de adivinhar a partir de uma peça que "parece semelhante", evita as duas falhas de vela de ignição mais comuns no campo: pré-ignição de uma vela que funciona muito quente e sujeira de uma vela que funciona muito fria. A maioria das falhas de plugues incompatíveis remonta ao salto total da etapa do gráfico e substituir um tampão apenas com base no tamanho da rosca.
Um gráfico também é a única maneira confiável de comparar plugues entre marcas sem medir fisicamente a peça. O passo da rosca, o alcance e o tipo de sede parecem quase idênticos ao olho em 12 mm ou 14 mm, mas uma diferença de meio milímetro no alcance é suficiente para atingir um pistão ou deixar a ponta de disparo muito embutida na câmara. Os gráficos existem precisamente porque essas dimensões não são visualmente óbvias e porque os números da faixa de aquecimento não são padronizados entre os fabricantes, portanto, o número impresso por si só não tem sentido sem saber a qual escala da marca ele pertence.
Este guia explica como os gráficos de velas de ignição são estruturados, como ler corretamente a faixa de calor e as colunas de folga, como os gráficos de referência cruzada funcionam entre marcas, como decodificar as letras e números dentro de um número de peça, quais valores de torque se aplicam a qual tipo de assento, como a categoria de aplicação muda qual linha do gráfico se aplica e quais números realmente importam quando um motor falha, suja ou perde potência.
O que um gráfico de velas de ignição realmente contém
Um gráfico de velas de ignição padrão organiza primeiro as velas por aplicação do motor e depois lista as colunas técnicas necessárias para confirmar a instalação. As cinco colunas que aparecem em quase todos os gráficos de fabricantes são número da peça, tamanho e alcance da rosca, faixa de aquecimento, folga e torque recomendado.
01
Número de peça/referência cruzada OEM
O número de catálogo do fabricante, mais os números equivalentes de marcas concorrentes, para que um técnico possa substituir NGK por Denso ou Campeão sem medir novamente o compartimento do motor.
02
Tamanho e alcance da rosca
Listado em milímetros, normalmente com diâmetro de rosca de 10 mm, 12 mm, 14 mm ou 18 mm, ao lado do alcance (o comprimento da parte roscada que fica dentro da cabeça do cilindro, geralmente de 12 mm a 26,5 mm).
03
Número da faixa de calor
Uma escala relativa (não uma temperatura absoluta) que mostra a rapidez com que o plugue retira o calor da ponta de disparo. Os números mais baixos ficam mais quentes nas escalas NGK e Denso; números mais altos ficam mais quentes nas escalas Champion e Bosch.
04
Lacuna do eletrodo
A distância entre o eletrodo central e o terra, medida em milímetros ou polegadas, afeta diretamente a força da faísca e a facilidade com que a mistura ar-combustível se inflama.
05
Torque de aperto
Especificado pelo tamanho da rosca e tipo de sede (gaxeta ou cônica), uma vez que o torque excessivo de um plugue de sede cônica pode quebrar o isolador de porcelana e o torque insuficiente causa má vedação do cilindro.
Decodificando as letras e números dentro de um número de peça
Um gráfico de velas de ignição só se torna totalmente útil quando o próprio número da peça pode ser lido sem procurar nada. Os fabricantes agrupam o tamanho da rosca, o alcance, a faixa de calor e o tipo de eletrodo em uma única sequência alfanumérica, e a posição de cada caractere é consistente dentro do sistema da própria marca, embora seja diferente de marca para marca.
B Grupo de tamanho de rosca (B = 14mm em NGK)
K Tamanho hexadecimal/configuração do eletrodo
6 Número da faixa de calor
E Indicador de alcance estendido
IX Sufixo de eletrodo de irídio
Usando NGK como sistema de referência, uma vez que é a marca mais amplamente referenciada em gráficos de vários fabricantes: a primeira letra normalmente identifica o diâmetro da rosca, a letra ou letras seguintes descrevem o tamanho hexadecimal e a projeção do eletrodo, o número no meio é a faixa de calor, uma letra imediatamente após o número da faixa de calor geralmente sinaliza alcance estendido ou um assento cônico, e um sufixo final como IX, P ou GR identifica irídio, platina ou um design específico de corrida. Alterar qualquer caractere no código pode alterar a adequação , e é por isso que os gráficos listam a string completa em vez de permitir correspondências parciais.
Denso segue uma lógica semelhante, mas com suas próprias atribuições de letras, e Champion e Bosch usam convenções de prefixo e sufixo totalmente diferentes. Um gráfico que lista todas as quatro marcas lado a lado faz o trabalho de decodificação antecipadamente, mas a compreensão da estrutura de código subjacente torna possível detectar um erro óbvio de entrada de dados em um gráfico, como um dígito de faixa de calor que não corresponde ao restante da linha.
Vela de ignição Gráficos por categoria de aplicativo
O catálogo da mesma marca abrange plugues automotivos, de motocicletas, marítimos e de motores pequenos, e cada categoria tende a se agrupar em torno de diferentes tamanhos de rosca, comprimentos de alcance e faixas de faixa de calor porque os próprios motores funcionam em diferentes limites de RPM e ciclos de trabalho.
| Aplicação | Tamanho de rosca comum | Alcance Comum | Teto RPM típico |
|---|---|---|---|
| Carro de passeio/caminhão leve | 12mm a 14mm | 19mm | 6.000 a 7.000 RPM |
| Motocicleta/bicicleta esportiva | 10mm a 12mm | 12mm a 19mm | 10.000 a 14.000 RPM |
| Marinha de popa | 14mm | 19 mm a 26,5 mm | 5.500 a 6.500 RPM |
| Gramado/motor pequeno | 14mm a 18mm | 9,5 mm a 12,7 mm | 3.000 a 3.600 RPM |
| Gerador industrial | 14mm | 12,7 mm a 19 mm | 3.600 RPM (fixo) |
As cartas náuticas e de motocicletas merecem atenção especial porque ambas as aplicações funcionam com alta carga sustentada por longos períodos, que é o ciclo de trabalho oposto de um cortador de grama que fica inativo, oscila e desliga repetidamente em poucos minutos. Uma entrada de gráfico construída para uso sustentado de altas RPM quase sempre especificará uma faixa de calor mais fria do que a entrada de tamanho de thread equivalente para um mecanismo pequeno de uso intermitente, mesmo quando as dimensões físicas são idênticas.
Valores de torque de instalação por tamanho de rosca e tipo de assento
O torque é a coluna mais frequentemente ignorada em um gráfico, mas é tão crítica quanto a lacuna ou a faixa de calor. Apertar excessivamente um plugue de sede cônica pode quebrar o isolador de porcelana ou esmagar a sede , enquanto o torque insuficiente do bujão da sede da junta deixa um caminho de vazamento de gás de combustão ao redor das roscas que corrói a cabeça do cilindro com o tempo.
| Tamanho da linha | Torque do assento da junta | Torque do assento cônico |
|---|---|---|
| 10mm | 8 a 10 Nm | 8 a 10 Nm |
| 12mm | 15 a 20 Nm | 10 a 15 Nm |
| 14mm | 20 a 30 Nm | 15 a 23 Nm |
| 18mm | 30 a 40 Nm | 20 a 30 Nm |
Essas faixas pressupõem uma rosca seca e sem lubrificação, que é como a grande maioria dos gráficos apresenta seus valores de torque. Se o composto antigripante for aplicado às roscas, a força de fixação efetiva em uma determinada configuração de torque aumenta, portanto o valor real do torque deve ser reduzido em aproximadamente 10 a 20 por cento do valor de rosca seca do gráfico para evitar compressão excessiva da sede. Uma chave dinamométrica é a única maneira confiável de atingir esses números de forma consistente ; o método comum de "aperto com os dedos mais um quarto de volta" é uma aproximação que funciona razoavelmente bem para plugues de sede de gaxeta, mas é muito menos tolerante em sedes cônicas.
A faixa de calor é a coluna mal interpretada com mais frequência em um gráfico de velas de ignição, porque a direção da escala muda entre os fabricantes. NGK e Denso usam números crescentes para velas mais frias , o que significa que um 9 funciona mais frio que um 6. Champion e Bosch usam a convenção oposta , onde números mais altos indicam um plugue mais quente.
| Marca | Direção da escala | Faixa Típica | Exemplo mais quente |
|---|---|---|---|
| NGK | Número mais baixo = mais quente | 2 a 12 | BR6 é mais quente que BR9 |
| Denso | Número mais baixo = mais quente | 2 a 12 | U22 é mais quente que U27 |
| Champion | Número maior = mais quente | 7 a 16 | RV15 é mais quente que RV9 |
| Bosch | Número maior = mais quente | 2 a 8 | WR7 é mais quente que WR5 |
Uma vela "mais quente" tem um nariz isolador mais curto, transferindo o calor da combustão para o cabeçote do cilindro mais rapidamente, o que mantém a ponta fria o suficiente para evitar a pré-ignição em motores de alta carga, alta compressão ou turboalimentados. Um plugue "mais frio" tem um nariz isolador mais longo que retém o calor por mais tempo na ponta, o que ajuda a limpar automaticamente os depósitos de carbono em motores que funcionam em RPM mais baixas ou em ciclos de viagem mais curtos. Selecionar um passo mais frio que o OEM é comum em aplicações de esteira ou reboque ; selecionar um passo mais quente raramente é aconselhável fora de uma mudança de ajuste documentada.
Lacuna do eletrodo: por que o número do gráfico não é opcional
O valor da folga listado em um gráfico é calibrado para a saída de tensão do sistema de ignição e a taxa de compressão do motor. Uma lacuna muito estreita produz uma faísca pequena e fraca que luta para acender uma mistura pobre, levando à hesitação sob carga. Uma lacuna muito grande exige mais tensão do que a bobina pode fornecer de forma confiável , fazendo com que a faísca falhe de forma intermitente, especialmente em altas RPM.
Espaço muito estreito (abaixo das especificações)
- Marcha lenta irregular e resposta reduzida do acelerador em baixa velocidade
- Aumento do risco de incrustações de carbono ao longo do tempo
- Spark pode “encontrar um atalho” ao longo do isolador em vez de pular a lacuna
Espaço muito amplo (acima das especificações)
- Hesitação ou tropeço sob aceleração
- Tensão da bobina, o que reduz a vida útil da bobina de ignição
- Maior chance de códigos de falha de ignição em velocidade de rodovia
| Tipo de motor/ignição | Folga típica (mm) | Lacuna típica (in) |
|---|---|---|
| Ignição tipo pontos mais antiga | 0,6 a 0,8 | 0,024 a 0,032 |
| Ignição eletrônica padrão | 0,8 a 1,1 | 0,032 a 0,043 |
| Coil-on-plug (carro de passageiros moderno) | 1,0 a 1,3 | 0,039 a 0,051 |
| Motores pequenos/equipamentos para gramado | 0,5 a 0,75 | 0,020 a 0,030 |
Os plugues pré-gapados ainda devem ser verificados em relação ao gráfico antes da instalação , uma vez que o transporte e o manuseio podem diminuir ou ampliar uma lacuna de fábrica em alguns centésimos de milímetro, o que é suficiente para afetar o desempenho da partida a frio em sistemas de bobina no plugue com tolerância restrita.
Como funcionam os gráficos de referência cruzada entre marcas
Um gráfico de referência cruzada mapeia o número de peça de uma marca até seu equivalente mais próximo no catálogo de outra marca, correspondente ao tamanho da rosca, alcance, posição da faixa de aquecimento e material do eletrodo. "Equivalente mais próximo" nem sempre significa idêntico , dois plugues com referência cruzada podem diferir ligeiramente no design da ponta do eletrodo (níquel padrão, platina ou irídio), mesmo quando todas as especificações dimensionais estão alinhadas.
A
Comece com o número da peça em bom estado, geralmente do manual de serviço do OEM ou do plugue atualmente instalado.
↓
B
Combine o diâmetro e o alcance da rosca exatamente, estes não são negociáveis; uma incompatibilidade de alcance de 0,5 mm pode atingir o pistão ou ficar muito longe da câmara.
↓
C
Confirme se a posição da faixa de aquecimento é equivalente, não apenas o número impresso, uma vez que a direção da escala difere de acordo com a marca, conforme abordado acima.
↓
D
Verifique o tipo de sede (junta vs. cônica) e a correspondência do material do eletrodo ou, no mínimo, confirme se a substituição está classificada para o mesmo ciclo de trabalho.
Aplicações industriais e de motores pequenos, incluindo geradores, lavadoras de pressão e motosserras, frequentemente usam motores compactos de extrusão ou monocilíndricos, onde o número da peça OEM é mapeado para vários equivalentes do mercado de reposição em uma única linha do gráfico. Sempre confirme o alcance antes de assumir que uma peça com referência cruzada é um ajuste perfeito , uma vez que dois motores que compartilham o mesmo diâmetro ainda podem usar plugues de alcance diferentes dependendo do projeto do cabeçote.
Materiais do eletrodo listado no gráfico
A maioria dos gráficos inclui uma coluna de material de eletrodo porque afeta a vida útil da vela de ignição e o intervalo ideal de verificação de folga. A escolha do material não altera a faixa de calor , mas altera a frequência com que a folga deve ser inspecionada e quanto tempo o plugue dura antes da substituição.
| Material | Vida útil típica | Notas |
|---|---|---|
| Cobre/liga de níquel | 20.000 a 30.000 milhas | Custo mais baixo, intervalos de verificação de lacunas mais amplos necessários |
| Platina (único) | 60.000 a 80.000 milhas | Eletrodo central revestido, erosão de lacuna mais lenta |
| Platina (duplo) | 60.000 a 100.000 milhas | Ambos os eletrodos revestidos, comuns na ignição sem distribuidor |
| Irídio | 80.000 a 120.000 milhas | Fio central mais fino, menor exigência de tensão, intervalo mais longo |
Em um gráfico multimarcas, as entradas de irídio e platina são normalmente posicionadas na mesma linha de faixa de calor que suas contrapartes de cobre, listadas apenas como uma variante premium com uma letra de sufixo diferente no número da peça.
Como o clima e o padrão de direção mudam a linha direita do gráfico
Dois motores idênticos em climas ou ciclos de trabalho diferentes podem pousar em linhas diferentes do mesmo gráfico, porque a faixa de calor se destina a corresponder à temperatura média de operação da ponta de ignição, não apenas ao deslocamento do motor ou à taxa de compressão.
Clima frio, viagens curtas
Motores que raramente atingem a temperatura operacional total antes do final da viagem tendem a sujar as velas mais frias mais rapidamente. A faixa de calor padrão de um gráfico, ou mesmo um passo mais quente, geralmente é apropriada aqui.
Clima quente, carga sustentada
Rebocar, transportar ou dirigir em rodovias estendidas sob alto calor ambiente aumenta a temperatura de combustão. Muitos gráficos listam uma entrada opcional de um passo mais frio especificamente para este perfil de carga.
Condução na cidade com parada e partida
A marcha lenta frequente em baixas RPM favorece uma vela um pouco mais quente que ainda pode queimar os depósitos de carbono durante os breves períodos de maior carga entre as paradas.
Cruzeiro Rodoviário Constante
O cruzeiro consistente de RPM médio a alto mantém a ponta de disparo em uma temperatura estável, que é a condição em torno da qual a faixa de calor padrão do gráfico é geralmente calibrada.
A recomendação "padrão" de um gráfico pressupõe um ciclo de trabalho médio , portanto, qualquer aplicação que fique claramente fora dessa média, reboque sustentado, uso de pista ou viagens urbanas extremamente curtas, é exatamente a situação em que consultar a linha de faixa de calor alternativa listada no gráfico, se existir, vale a pena a etapa extra.
Erros comuns ao ler um gráfico de velas de ignição
!
Correspondência apenas pelo tamanho do fio. Dois plugues com a mesma rosca de 14 mm podem ter alcance, faixa de calor e tipo de assento completamente diferentes, portanto, o tamanho da rosca restringe a pesquisa, mas nunca confirma o ajuste por si só.
!
Supondo que os números da faixa de calor sejam comparados diretamente entre as marcas. Um Champion 9 e um NGK 9 não têm a mesma faixa de calor; o que importa é a posição dentro da escala própria de cada marca, e não o dígito impresso.
!
Ignorando a distinção entre junta e sede cônica. Usar um valor de torque de sede de junta em um plugue de sede cônica, ou o inverso, é uma das causas mais comuns de rachadura no isolador descoberta durante o próximo intervalo de serviço.
!
Lendo um gráfico genérico em vez de um gráfico específico do código do mecanismo. O mesmo ano de modelo do veículo pode usar dois códigos de motor diferentes com duas especificações de plugue diferentes, portanto, a entrada no gráfico precisa corresponder ao código do motor, não apenas ao nome do modelo.
!
Ignorando a verificação de folga em um plugue pré-gapado. As lacunas de fábrica podem mudar ligeiramente durante a embalagem e o transporte, e o valor da lacuna listado no gráfico ainda deve ser verificado com uma ferramenta de lacuna antes da instalação.
Expectativas de vida útil vinculadas à coluna de materiais do gráfico
A coluna do material do eletrodo funciona como um preditor aproximado da vida útil, uma vez que é comparada com a categoria de aplicação do gráfico acima. O uso sustentado de altas RPM encurta um pouco o intervalo de cada material, enquanto o uso intermitente em serviços leves o estende.
Esses números pressupõem que a folga e a faixa de calor do gráfico estavam corretas na instalação. Uma faixa de calor incorreta pode reduzir a vida útil esperada de qualquer material aproximadamente pela metade , uma vez que um plugue funcionando mais quente ou mais frio do que o pretendido acumula depósitos ou corrói o eletrodo mais rápido do que o intervalo nominal previsto.
Ferramentas necessárias para verificar as especificações do gráfico em casa
Medidor de folga estilo fio ou moeda
Confirma a diferença real em relação ao valor listado no gráfico; medidores tipo fio são mais precisos em eletrodos de irídio de fio fino do que medidores de lâminas planos.
Chave de torque calibrada
Necessário para atingir com precisão o valor de torque do gráfico, especialmente em plugues de sede cônica, onde a faixa aceitável é estreita.
Soquete de vela de ignição com inserção de borracha
Protege o isolador de porcelana durante a remoção e instalação, dimensionado especificamente para a dimensão hexagonal listada na tabela.
Paquímetros Digitais
Útil para verificar novamente o alcance quando uma entrada no gráfico parece ambígua ou ao comparar um plugue usado com uma nova peça com referência cruzada antes da instalação.
Usando o gráfico para diagnosticar um problema existente
Quando um plugue já apresenta desgaste ou incrustação, trabalhar de trás para frente na tabela em uma ordem fixa evita a substituição da peça por uma incompatibilidade idêntica.
Etapa 1. Puxe o plugue e observe a cor da ponta, o tipo de depósito e o padrão de desgaste do eletrodo.
Se estiver seco e com fuligem: confirme se a faixa de calor do gráfico não estava um passo mais fria do que o padrão listado e verifique se há uma causa relacionada à mistura rica, não relacionada ao plugue.
Se branco ou com bolhas: confirme se a faixa de calor do gráfico não estava um passo mais quente do que a listada e verifique o ponto de ignição antes de reinstalar a mesma faixa de calor.
Etapa 2. Selecione novamente o número da peça na linha correta do gráfico, verifique novamente a folga e o torque e documente a data de instalação para o próximo intervalo de manutenção.
Sintomas correspondentes de volta ao gráfico
Quando um motor já está apresentando um problema, o gráfico pode retroceder a partir do sintoma para identificar qual especificação provavelmente foi perdida durante a última troca de vela. A cor da ponta e a condição de um tampão removido são a pista de diagnóstico mais rápida disponível sem uma ferramenta de verificação.
Fuligem preta e seca na ponta
Indica um plugue funcionando mais frio do que a faixa de calor recomendada na tabela para aquele motor ou uma mistura rica de combustível não relacionada ao próprio plugue.
Isolador branco ou empolado
Indica uma vela funcionando mais quente do que o recomendado ou pré-ignição causada por detonação, acúmulo de carbono ou tempo incorreto.
Sujeira úmida e oleosa
Aponta para a intrusão de óleo através de anéis desgastados ou vedações de válvula, em vez de uma incompatibilidade de faixa de calor; a substituição do gráfico não resolverá isso.
Eletrodo corroído ou arredondado
Desgaste normal em fim de vida; faça referência cruzada do número da peça existente na tabela e substitua no intervalo esperado do material listado.
Uma lista de verificação prática antes de comprar em um gráfico
- Confirme o código exato do motor ou a aplicação específica do VIN, não apenas o ano do modelo do veículo, uma vez que as trocas de motor no meio do ano são comuns.
- Registre o tamanho e o alcance da rosca do plugue atualmente instalado, mesmo se estiver substituindo por outro da mesma marca.
- Anote o número da faixa de calor e confirme a direção da escala para essa marca específica antes de comparar as marcas.
- Verifique a especificação da folga em relação ao tipo de sistema de ignição, não apenas à família do motor.
- Verifique o tipo de sede (gaxeta ou cônica) para evitar usar o valor de torque errado na instalação.
- Verifique o material do eletrodo com a quilometragem esperada para planejar o próximo intervalo de substituição com antecedência.
Perguntas frequentes
Posso usar um plugue mais quente do que o recomendado pelo gráfico para obter melhor desempenho?
Executar um passo mais quente do que o listado geralmente não é recomendado fora de uma mudança de ajuste documentada, uma vez que aumenta o risco de pré-ignição e detonação, especialmente sob carga ou impulso sustentado.
Por que dois gráficos listam valores de gap diferentes para o mesmo plugue?
As recomendações de lacunas estão vinculadas ao sistema de ignição, não apenas à vela. Um gráfico escrito para uma ignição do tipo pontos listará uma lacuna mais estreita do que um gráfico para o mesmo plugue usado em uma aplicação de bobina no plugue.
É seguro usar um plugue de maior alcance como substituto?
Não. Um plugue com alcance maior que o especificado pode se projetar para dentro da câmara de combustão e entrar em contato com o pistão, enquanto um plugue de alcance mais curto pode ficar muito fundo no furo roscado para disparar de forma confiável.
Os plugues de irídio precisam de uma folga diferente dos plugues de cobre no mesmo motor?
Normalmente não. A folga é definida pelo motor e pelo sistema de ignição, não pelo material do eletrodo, portanto, a coluna de folga do gráfico geralmente se aplica a todas as variantes de material para essa aplicação.
Com que frequência a lacuna deve ser verificada novamente entre as substituições?
Para bujões de cobre, é razoável verificar a cada troca de óleo. Para plugues de platina e irídio, o intervalo de manutenção mais amplo significa que a folga raramente precisa de ajuste até que o plugue atinja a quilometragem de substituição listada.
Por que às vezes um gráfico lista dois valores de folga diferentes para o mesmo número de peça?
Algumas tabelas listam uma folga enviada de fábrica junto com uma folga instalada recomendada para uma aplicação específica do motor, uma vez que um número de peça pode atender a várias famílias de motores com requisitos de ignição ligeiramente diferentes.
Um bujão de sede cônica pode ser instalado onde um bujão de sede de gaxeta é especificado?
Não. Os dois tipos de sede não são intercambiáveis, mesmo com o mesmo tamanho de rosca, porque a geometria usinada da sede do cabeçote é cortada especificamente para um tipo, e forçar o estilo de sede errado pode causar uma vedação de combustão deficiente ou danificar a rosca.
O composto antigripante altera o valor do torque listado na tabela?
Sim. A maioria dos valores de torque do gráfico pressupõem roscas secas, portanto, a adição de composto antigripante aumenta a força de fixação efetiva em uma determinada configuração de torque, o que significa que o torque aplicado deve ser ligeiramente reduzido em relação ao número de rosca seca do gráfico.
É seguro misturar materiais de eletrodo nos cilindros de um motor?
Não é recomendado. Materiais misturados podem causar características de combustão desiguais e taxas de desgaste desiguais entre os cilindros, mesmo quando todas as outras especificações da tabela correspondem em todas as posições.
O que uma entrada de gráfico de alcance estendido realmente muda na instalação?
Um plugue de alcance estendido posiciona a ponta de disparo mais profundamente na câmara de combustão do que um plugue de alcance padrão com o mesmo tamanho de rosca, o que altera ligeiramente a propagação da chama e só é correto quando o gráfico lista especificamente aquele motor como exigindo alcance estendido.
